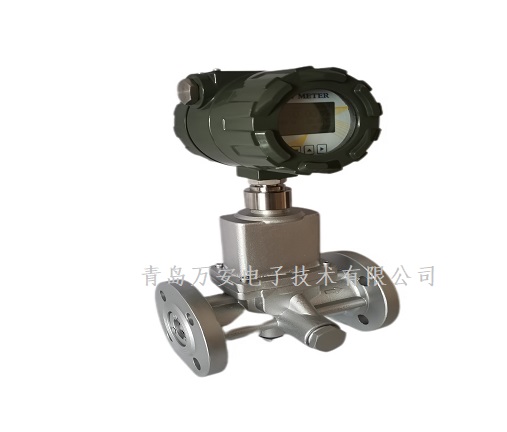

WF-LUX旋進旋渦流量計
概述
WF-LUX智能旋進旋渦流量計是新型氣體流量儀表。該流量計集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子自動補償，是石油、化工、電力、冶金等行業用于氣體計量的理想儀表。
WF-LUX智能旋進旋渦流量計優點
無機械可動部件，不易腐蝕，穩定可靠，壽命長，無須特殊維護；
智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體, 采取內置式組合,使結構更加緊湊，可直接測量流體的流量、壓力和溫度
采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；
轉換器可輸出頻率脈沖、4～20mA模擬信號，并具有RS485接口，可直接與微機聯網，傳輸距離可達1.2km；
流量計表頭可360度旋轉，安裝使用簡單方便；
壓力、溫度信號為傳感器輸入方式，互換性強；
整機功耗低，可用內電池供電，也可外接電源。
WF-LUX智能旋進旋渦流量計技術性能
天然氣流量計量程范圍
公稱通徑DN（mm） | 類型* | 流量范圍 (m3/ h) | 工作壓力（MPa） | 精確度等級 | 重復性 |
20 | 1.2～15 | 1.6 2.5 4.0
| 1.5 | 小于基本誤差限絕對值的1/3 | |
25 | 2.5～30 | ||||
32 | 4.5～60 | ||||
50 | A型 | 10～150 | |||
B型 | 6～75 | ||||
80 | A型 | 28～400 | |||
B型 | 18～200 | ||||
100 | A型 | 50～800 | |||
B型 | 40～600 | ||||
150 | A型 | 150～2250 | |||
B型 | 100～1200 | ||||
200 | 360～3600 | 1.6;2.5;4.0 |
故障現象及排除
故障現象 | 原因 | 排除方法 |
接通電源后無輸出信號 | 1.管道無介質流動或流量低于始動流量; 2.電源與輸出線連接不正確； 3.前置放大器損壞（積算儀不計數，瞬時值為0”）； 4.驅動放大器電路損壞（積算儀顯數正常）。 | 1.提高介質流量或者換用更 小通徑的 流量計，使其滿足流量范圍的要求； 2.正確接線； 3.更換前置放大器； 4.更換驅動放大器中損壞的元器件。 |
無流量時流量計有信號輸出 |
1.流量計接地不良及強電和其它地線接線受干擾； 2.放大器靈敏度過高或產生自激； 3.供電電源不穩,濾波不良及其它電氣干擾。 |
1.正確接好地線,排除干擾; 2.更換前置放大器； 3.修理、更換供電電源， 排除干擾。 |
瞬時流量示值顯示不穩定 |
1.介質流量不穩； 2.放大器靈敏度過高或過低, 有多計、漏計脈沖現象； 3.殼體內有雜物； 4.接地不良； 5.流量低于下限值； 6.后部密封圈伸入管道，形成擾動。 |
1.待流量穩定后再測； 2.更換前置放大器； 3.排除臟物； 4.檢查接地線路，使之正常 |
累積流量示值和實際累積量不符 | 1.流量計儀表系數輸入不正確； 2.用戶正常流量低于或高于選用流量計的 正常流量范圍； 3.流量計本身超差 | 1.重新標定后輸入正確儀表系數； 2.調整管道流量使其正?；?選用合適規格的流量計； 3.重新標定。 |
顯示不正常 | 轉換器按鍵接觸不良或按鍵鎖死。 | 更換顯示板。 |
換新電池后出現死機 |
上電復位電路不正?；蛘袷庪娐凡黄鹫?。 |
重裝電池(需放電5秒后重裝)。 |
